為什么人手與電路板不能太親密？
人手不能直接接觸或觸摸電路板是電子工程師的常識，這是為什么呢？
以M3352工業級核心板（Cortex?-A8內核）為例進行測試（該核心板通過了電磁兼容工業4級試驗，包括靜電、浪涌、脈沖群、傳導騷擾等），在上電狀態下，工程師手指觸摸圖2所示黃色圈注位置，可誘發系統重啟現象。這是什么原因呢？
圖2黃色圈注區域（R80，C116，R79，R78）是系統主電源3.3V DC-DC的負反饋及補償網絡（FB部分），如圖3所示。
人手觸摸（人體等效電阻等引入干擾）改變反饋回路特性（包括極點發生偏移），造成反饋回路震蕩，導致DC-DC輸出電壓不穩定。
DC-DC的輸出電壓不穩定，輕者導致系統重啟（DC-DC自動調低輸出電壓），嚴重時會燒壞電路板主芯片（DC-DC自動調高輸出電壓），因此主板帶電禁止觸摸。
不同的環境下，人體攜帶的靜電電壓從幾伏幾百伏到幾萬伏不等。人手接觸電子元器件（導體）會產生靜電放電，使器件損壞，降低可靠性；嚴重時，靜電放電造成器件擊穿，使產品直接報廢。
此外，靜電放電過程同時輻射出某種頻率下的無線電波，干擾周邊微處理器，造成應用程序運行紊亂，嚴重影響設備的正常工作。
因此在日常的生產、工作中需規范操作（包括正確佩戴靜電環）；盡量避免人手直接接觸電子元器件，特別是在帶電狀態。
根據“電暈放電”效應和尖端放電原理，當聚積的電荷超過一定值時因電位差向空間放電，從而達到消除靜電的目的。特點：方便、可靠，流動崗位才允許佩戴。靜電耗散時間：小于0.5s；
人體皮膚與手腕帶上的導靜電材料直接接觸，當手腕帶接地時，通過接地系統將人體運動產生的靜電迅速泄放。靜電泄放時間：小于0.1s；
手背導電絲間距：10mm。

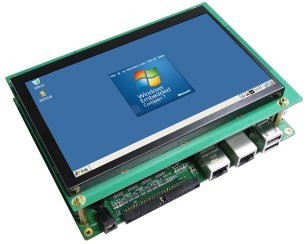

- 主頻800MHz，雙CAN、雙網口、6串口；
- 工作溫度-40℃ ~ +85℃；
- 電磁兼容達工業4級；
- 雙系統架構設計；
- 5年以上生命周期。
- 靜電放電抗擾度：空氣放電±15KV，接觸放電±8KV；
- 電快速瞬變脈沖群：干擾頻率5KHz、100KHz，脈沖群時間300（1±20%）ms；
- 雷擊(浪涌)抗擾度：2KV電容耦合與氣體放電管耦合，1次/分鐘；
- 傳導騷擾抗擾度：3V電容耦合與氣體放電管耦合， 試驗頻率150KHz~ 80MHz。
操作系統通常存儲于Flash中，F(xiàn)lash的頻繁擦寫易出現壞塊，產品的靜電干擾、意外掉電易引發操作系統丟失、文件系統損壞。M3352核心板在正常運行的系統外，冗余設計一處備份系統，在Flash正常存儲系統的區域出現壞塊情況下，備份系統自動啟動，確保產品依然能夠穩定工作。
