晶體一秒變晶振，成本直降60%！
通常，我們會將“晶體”（Crystal）和“晶振”（Oscillator）都叫成“晶振”，這種叫法并不恰當。
無源晶體是有兩個引腳的無極性元件，如圖1(a)。正常工作時，需要借助外部電路產生振蕩信號，自身并不需要單獨外加電源。
而有源晶振一般有四個引腳，如圖1(b)，其內部集成石英晶體、晶體管、電阻電容等元件。晶振是一個完整的振蕩器，只需要外加適當電源就能正常工作，無需其他外加電路。
在設計時，工程師要盡可能的降低設計成本，從表1中看出這種晶體轉晶振的電路可以使晶振的成本降低60%。
| 晶振電路 | 元件 | 價格 | 晶振總價 |
|---|---|---|---|
| 有源晶振電路 | 有源晶振 | 4元左右 | 4元左右 |
| 無源晶體轉有源晶振電路 | 無源晶體 | 0.8元左右 | 2.3元左右 |
| 無緩沖反相器 | 0.5元左右 | ||
| 電阻、電容 | 0.1元左右 |
采用晶體外加無緩沖反相器等元件組成晶振電路，原理及元件如圖2。
電路中電阻和電容的選擇取決于反向器增益、頻率穩定性、功耗、晶體特性和啟動時間等，推薦參數如表2。
U1：增加U1B主要是為了增大輸出能力。無緩沖反相器的型號可以選擇NXP、ON、TI等廠家的雙反相器芯片。
RF：反向器的反饋電阻，它將反向器偏置在線性區域內。選擇的RF值需要足夠大，以便反向器的輸入阻抗可以與晶體匹配。通常情況下，選擇的值在1M?與10M?之間。
RS：將反向器的輸出與晶體隔離開來，防止寄生高頻振蕩，以便獲得良好的波形。通過選擇大約等于容抗的值（RS≈XC2）可以獲得可以接受的結果。
C1、C2：選擇C1和C2的值時，要使C1和C2的并聯值等于晶體數據表中指定的建議負載電容 (CL)。另外，電容的選擇還關系到晶振的啟動時間、相移、諧振頻率等。
測試電路時，我們選用了三種不同頻率的晶體（見表3）和三個廠家的無緩沖反相器進行組合測試，測試結果見表4。
| 標稱頻率 | 16.00MHz | 24.00MHz | 27.12MHz |
|---|---|---|---|
| 負載電容 | 20pF | 20pF | 20pF |
| 調整頻差 | ±30 ppm | ±30 ppm | ±30 ppm |
| 工作溫度 | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ |
| 溫度頻差 | ±30 ppm | ±30 ppm | ±30 ppm |
| 反相器型號 | 標稱頻率 | 測試頻率(MHz) |
|---|---|---|
| NL27WZU04(ON) | 24.00MHz | 23.999529~23.999535 |
| NL27WZU04(ON) | 27.12MHz | 27.120630~270120635 |
| 74HC2G104(NXP) | 16.00MHz | 16.000111~16.000114 |
| 74HC2G104(NXP) | 24.00MHz | 23.998941~23.998946 |
| SN74LVC1GX04(TI) | 16.00MHz | 16.000033~16.000036 |
| SN74LVC1GX04(TI) | 27.12MHz | 27.120341~27.120345 |
頻率：由晶振的調整頻差（25℃±2℃）可以知道，晶體頻率在其容忍頻率范圍內變動是允許的。表4中的測試頻率均在允許范圍內，并且變動范圍較小。
高低溫測試：根據晶體的工作溫度，分別測試和記錄了電路在85℃、70℃、50℃、25℃、0℃、-20℃、-40℃下的輸出頻率、占空比等參數，晶振均能順利啟振并參數正常。由于數據較多，篇幅有限，這里就不再列舉。
利用無源晶體的有源晶振不僅技術上可行，而且可以降低成本。

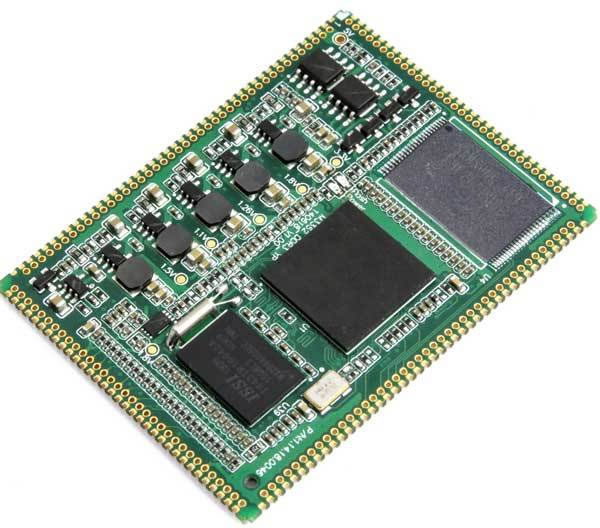

TI在2011年針對工業控制領域推出了低成本，高性能的Cortex?-A8內核AM335x系列處理器，致遠電子采用AM335x處理器，推出了采用郵票孔封裝的M3352_YP核心板以滿足客戶高穩定性的需求。

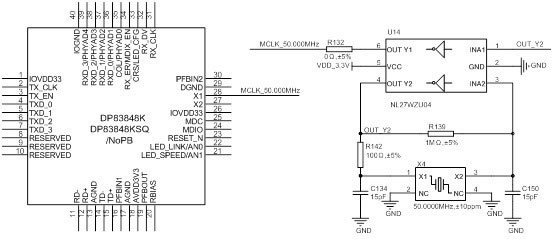

當客戶M3352_YP做外圍電路時，如需要使用百兆以太網功能，需要外加PHY電路，PHY芯片通常可以選擇DSZ8041或者DP83848，在使用RMII接口時，無論選擇何種型號的PHY芯片，都需要為PHY芯片提供一路50MHz的CLK信號。為了降低成本可以采用50.000M晶體+NL27WZU04的方式為PHY提供50.000M的時鐘源。
