特點優勢
-
支持設定CAN類型、CAN FD標準和CAN FD加速等參數
-
CAN報文發送支持周期、狀態改變、單次發送等多種觸發方式
-
CAN報文發送支持多種數據來源
-
支持以整幀、字節等方式操作發送報文和接收報文
-
支持標準幀、擴展幀及遠程幀
-
持自定義發送模式，可自定義精準發送CAN或CAN FD報文

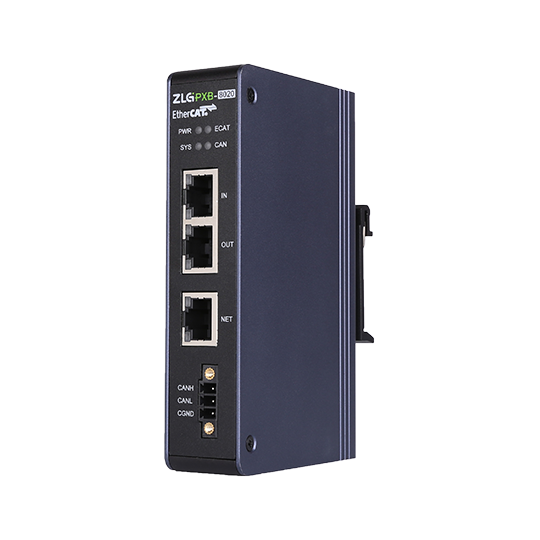

EtherCAT轉CAN/CAN FD協議轉換器
PXB-8020
PXB-8020產品是致遠電子推出的EtherCAT轉CAN/CAN FD工業現場總線協議轉換器。PXB-8020協議轉換器提供簡單好用的上位機配置工具，僅需一連一配，輕松實現CAN/CANFD數據轉換接入到EtherCAT控制系統。

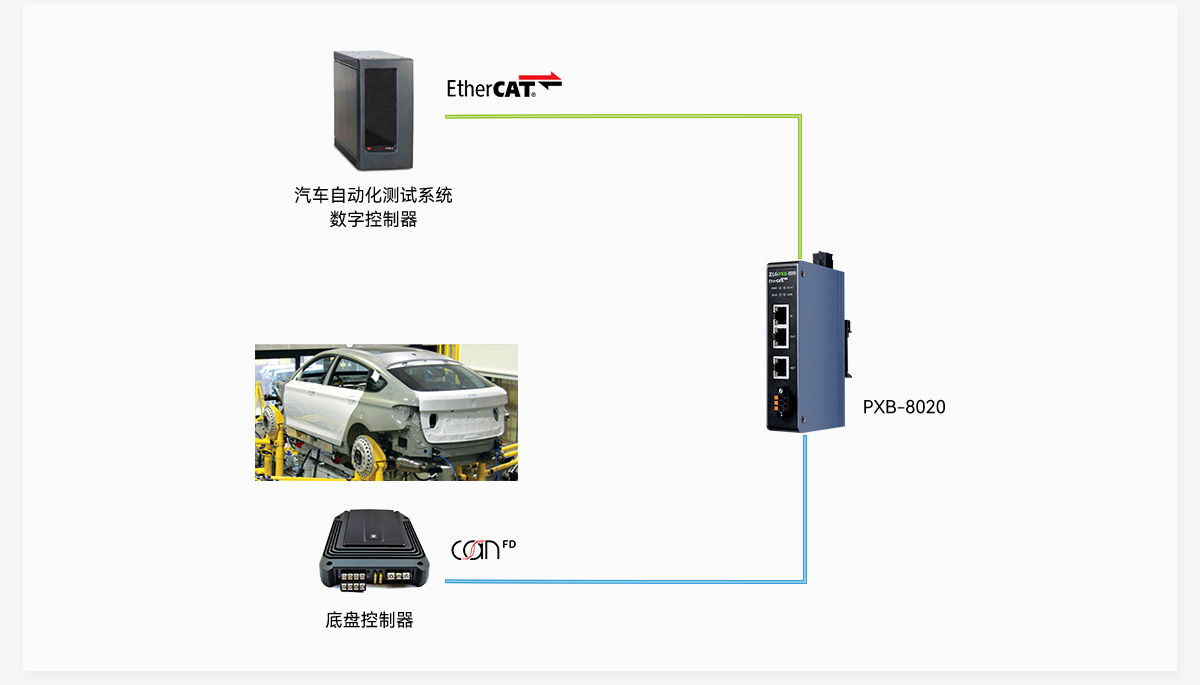

代表案例圖
汽車自動測試將CANFD數據轉為EtherCAT接入測試系統
規格參數
| 輸入電壓： | 9 ~ 36VDC，150mA @ 12VDC |
| 電源保護： | 防反接保護、短路保護 |
| 自動重啟觸發器： | 內置獨立 WDT（看門狗定時器） |
| CAN隔離： | 數字隔離、電源隔離 |
| CAN FD波特率： | 40k~5Mbps，支持CAN FD加速 |
| 終端電阻： | 內置120?（可使用上位機軟件進行配置） |
| 外殼材質： | 金屬+塑膠 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸機） |
| 安裝方式： | 標準35mm DIN導軌 |
| 工作溫度： | -40 至 85°C（-40 至 185°F） |
| 存儲溫度： | （含包裝） -40 至 85°C（-40 至 185°F） |
| 相對濕度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接觸：4.0 kV；空氣：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 電源：3 V/m；信號：3 V/m |
