特點優勢
-
支持 Modbus RTU 和 TCP；
-
支持主機或從機模式；
-
最大支持 128 組定時發送；
-
最大支持 128 組白名單接收；
-
支持自定義發送。
Modbus轉CAN/CAN FD協議轉換器

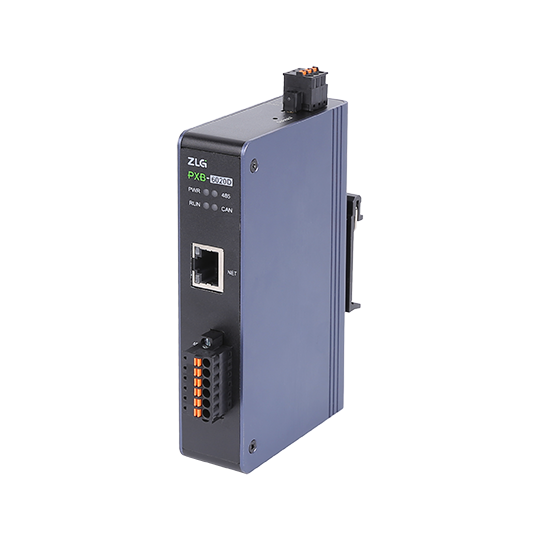

PXB-6020D
PXB-6020D 是廣州致遠電子股份有限公司推出的一款 Modbus 與 CAN FD 協議轉換器，設備采用導軌安裝方式。可實現CAN設備接入Modbus主站系統，亦可實現Modbus設備接入CAN總線系統。
代表案例圖

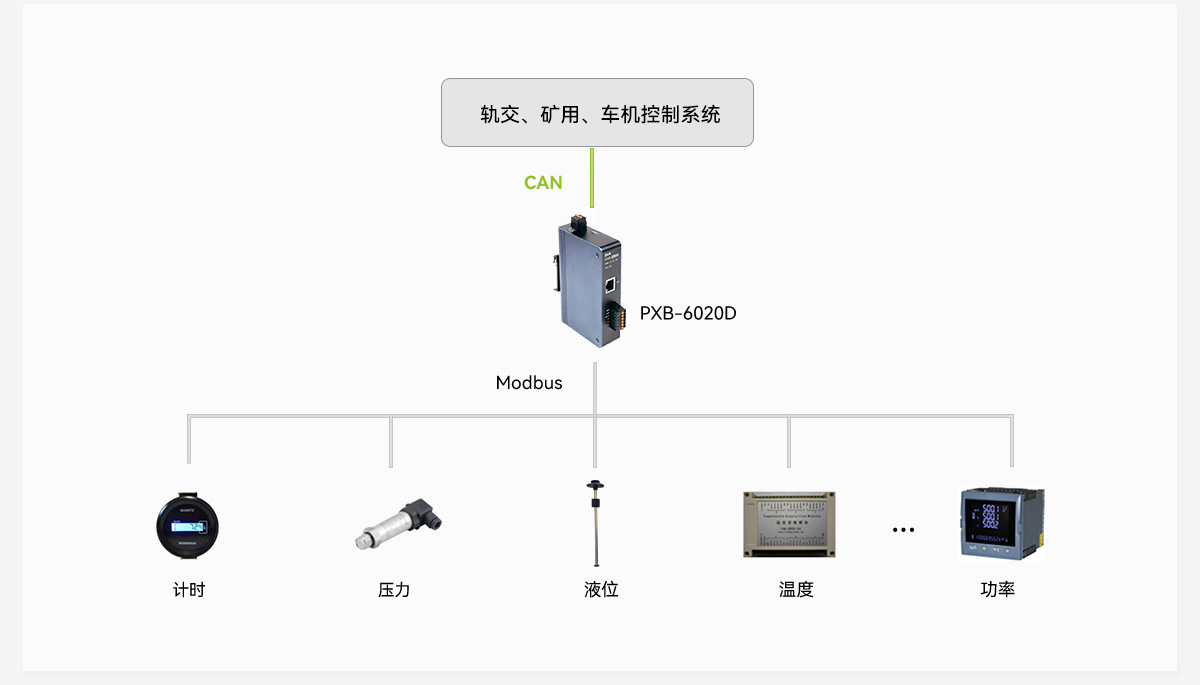

PXB-6020D（礦用、軌交、特種車輛等Modbus設備接入CAN總線系統）

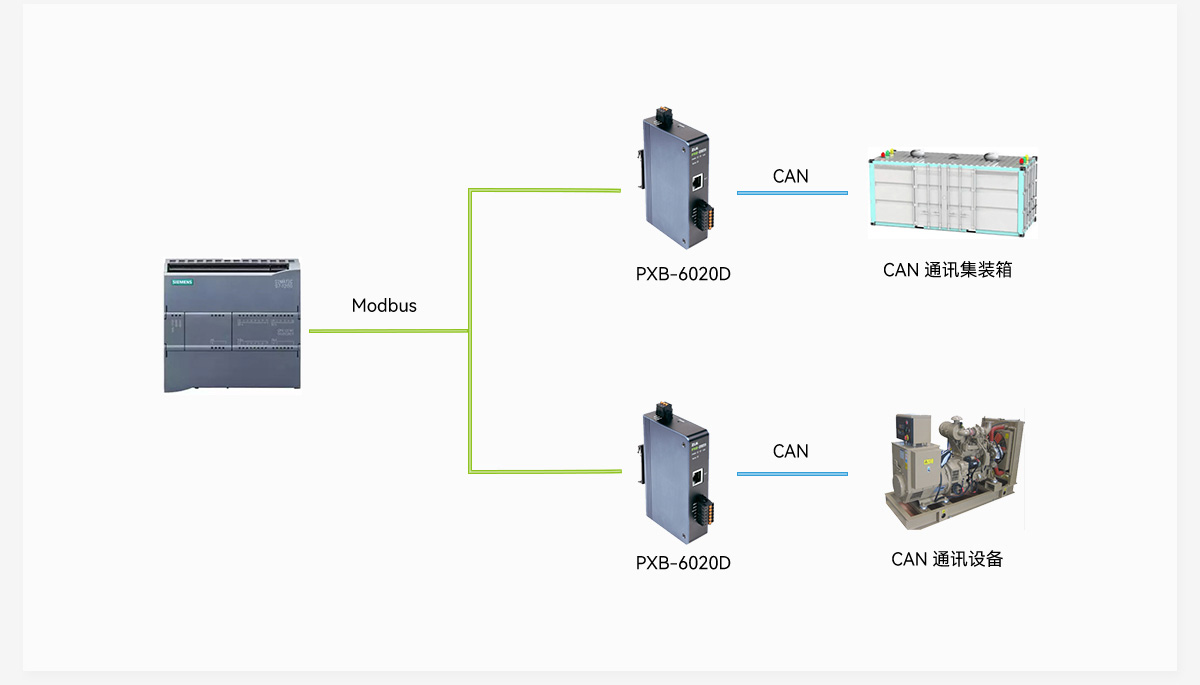

PXB-6020D CAN設備接入Modbus PLC主控系統（新能源及采礦行業）

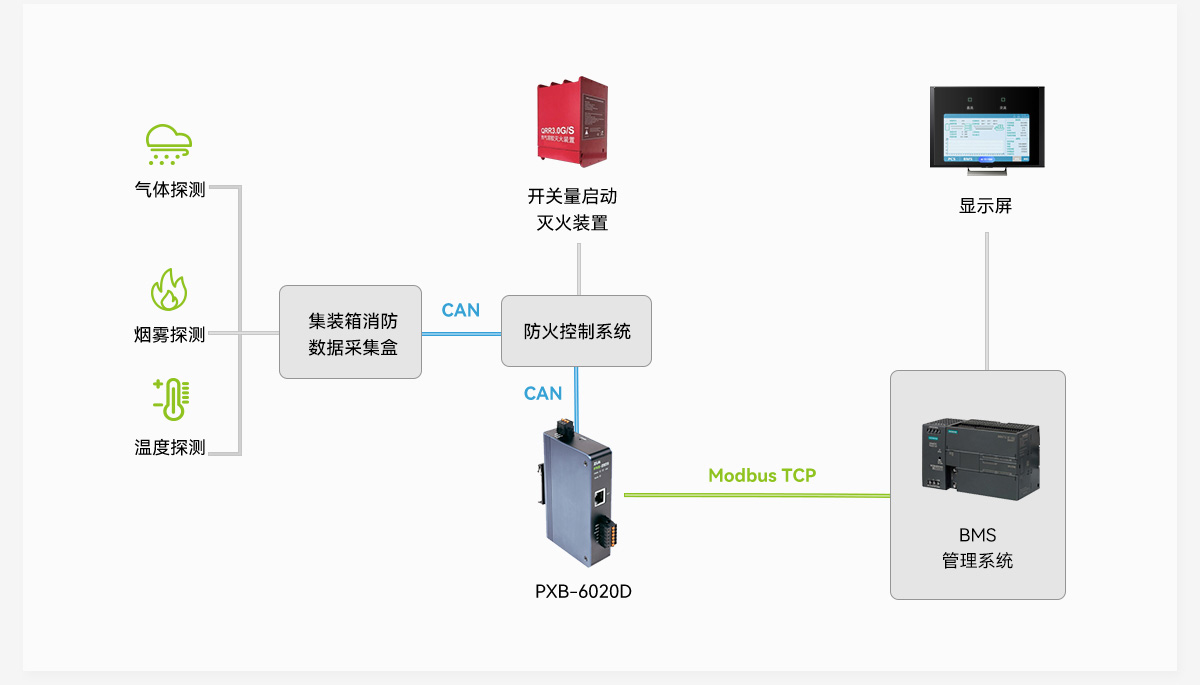

PXB-6020D 儲能集裝箱BMS系統（Modbus通訊）接入CAN通訊子系統
規格參數
| 輸入電壓： | 9 ~ 36VDC，150mA @ 12VDC |
| 電源保護： | 防反接保護、短路保護 |
| 自動重啟觸發器： | 內置獨立 WDT（看門狗定時器） |
| RS485隔離： | 數字隔離、電源隔離 |
| RS485波特率： | 最高可達2Mbps |
| 終端電阻： | 內置120?（可使用上位機軟件進行配置） |
| 外殼材質： | 金屬+塑膠 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸機） |
| 安裝方式： | 標準35mm DIN導軌 |
| 工作溫度： | -40 至 85°C（-40 至 185°F） |
| 存儲溫度： | （含包裝） -40 至 85°C（-40 至 185°F） |
| 相對濕度： | 5 至 95%（非冷凝） |
| EMI ： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接觸：4.0 kV；空氣：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 電源：3 V/m；信號：3 V/m |
