電動自行車總線隔離解決方案
1、電動自行車簡介
電動自行車想必大家都不陌生，是以蓄電池作為輔助能源在普通自行車的基礎上，安裝了電機、控制器、蓄電池交通工具。其憑借著輕便、靈活、高性價比等特點，廣受諸多“打工人”認可，成為了當前我們日常生活中非常常見且重要的代步工具之一。并且隨著各類共享電動自行車業務的落地，電動自行車已經與我們的生活密不可分了。
2、電動自行車充/換電設備簡介
隨著電動自行車的保有量提升，為提升電動自行車用戶的體驗，衍生出電動自行車充/換電行業。主要包括：電動自行車充電樁、電動自行車換電柜。
電動自行車充電樁主要是為改善社區中電動自行車的停放不規范、充電違規拉線現象，提升社區安全及住戶體驗，如下圖2所示。而電動自行車換電柜主要面向配送、共享及個人用戶，相較于充電設備，換電模式成本接近但省時、靈活、安全，如下圖3所示。
致遠電子作為工業互聯網智能化產品與解決方案供應商，主要圍繞電動自行車鋰電池的充放電應用，為電動自行車及配套設備廠商提供總線隔離及物聯網通訊技術解決方案，包括車身部分電池管理BMS應用方案、電動自行車充換電設備方案。
1、電動自行車電池管理BMS方案

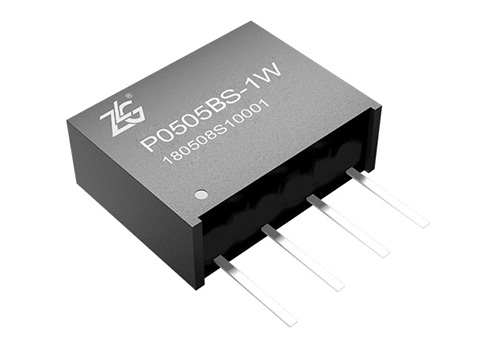

早期電動自行車動力電池為鉛酸電池，由于鉛酸電池低功率密度與穩定性，鉛酸電池無需相應的充放電保護機制。而鋰電池會因過充，過放，短路，都有可能使電池報廢，故鋰電池必須加配保護板以保護鋰電池的穩定性。致遠電子面向行業客戶提供P系列隔離DC-DC電源模塊，用于搭建隔離RS-485收發電路，保證電池信息通信穩定性，具體如下圖4所示。
- 隔離電壓：2000VDC/3000VDC；
- 支持持續短路，自恢復；
- 轉換效率、功耗到那個性能屬于行業領先水平；
- 通過國際UL/CE認證；
- 完善的老化測試、EMC測試
具體產品信息點擊鏈接了解：http://www.ktxzwy.com/power/power/product/id/229.html

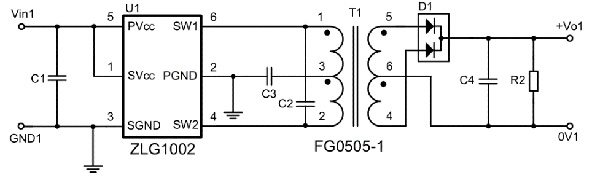

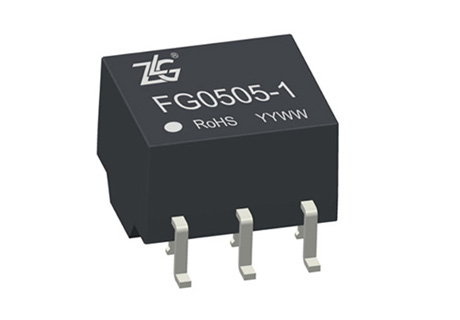

為滿足行業用戶的高性價比最求，致遠電子可為用戶提供P系列電源模塊內部的主控電源IC ZLG1002與配套變壓器FG0505-1，進而搭建總線隔離電路，具體產品及應用電路圖如下所示：
- 毫瓦級靜態電流，極低的靜態功耗；
- 85%轉換效率，有效降低電源溫升；
- 支持短路自恢復，為用戶降低失效風險；
- -40℃~105℃，超寬工作溫度范圍。
2、電動自行車充電樁方案簡介
致遠電子可為行業用戶提供隔離DC-DC模塊方案-P系列電源模塊，實現總線接口隔離；讀卡方案-模塊ZLG600A、芯片ZSN603，實現充電計費結算業務，具體如下圖6所示。
3、電動自行車換電柜方案簡介

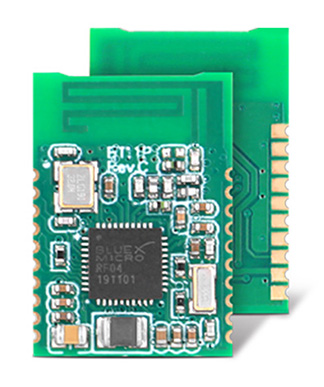

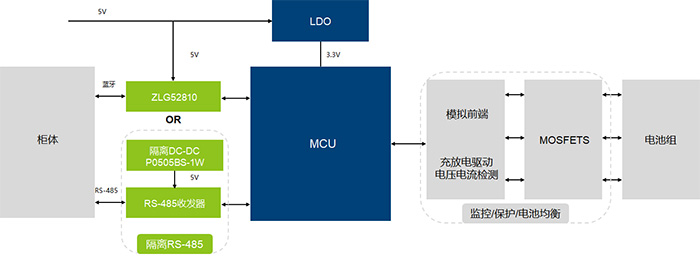

致遠電子可為行業用戶提供隔離DC-DC模塊方案-P系列電源模塊，用于實現RS-485通訊接口隔離；藍牙方案-ZLG52810，一方面為實現電池信息與用戶手機交互，第二是通過藍牙替換換電柜體內的有線通訊，具體如下圖8所示。
- 支持BLE 5.0協議標準，可向下兼容BLE4.2與BLE4.0；
- 最高2Mbps高速傳輸，可滿足絕大多數應用需求；
- 超低功耗，電池供電也無憂；
- 支持數據加密傳輸，大幅提升數據傳輸安全性；
- 支持主從一體，實現模塊互聯。
具體產品信息點擊鏈接了解：http://www.ktxzwy.com/wireless/wireless/product/id/233.html
