如何實現水庫監測系統無線化？
水庫安全監測系統包括水量監測和大壩安全監測兩個部分。系統通過水位、攝像機、雨量、應力等傳感設備，采集水庫的信息。采集設備通過zigbee將采集信息傳送到zigbee網關，網關再將數據打包，通過GPRS/4G將信息傳送到服務器端，服務器進行數據的運算處理，實時監測水庫的狀態。

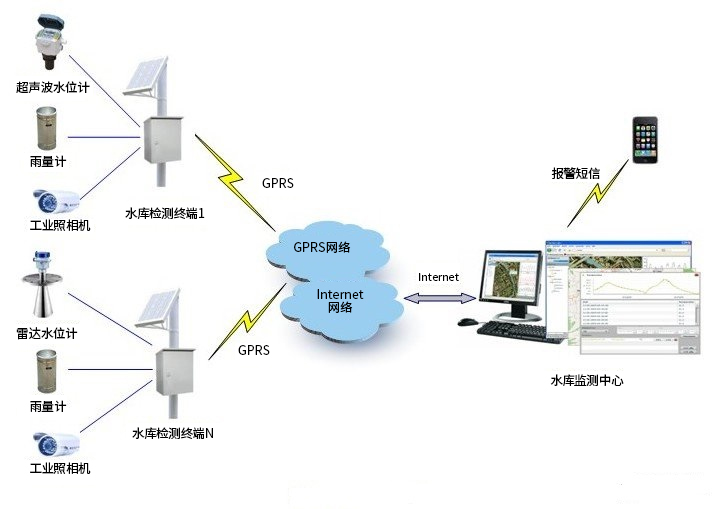

水量監測：水量監測是通過水位計、雨量監測計、工業攝像機進行信息采集。水位監測計監測水位深度，攝像機可以對水面情況進行拍照上傳，也可以進行視頻監控，雨量監測計監測雨量。在暴雨頻繁的季節，對水位和雨量的監測，以及攝像頭的輔助監控，可以對水庫水位有一個可靠的評估。下圖是水量監測系統圖。

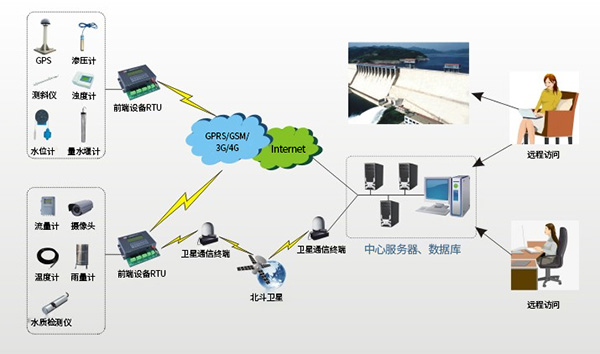

大壩安全監測：大壩是水庫安全的核心點，水庫的水災基本是由大壩的崩潰引起的。大壩在水流的沖擊侵蝕下，性能會受到影響。大壩的監測項主要有變形、應力、溫度、滲流量、揚壓力和伸縮縫等，使用相關傳感器對大壩進行監測，將數據通過zigbee上傳到zigbee網關，并轉發到服務器進行數據計算。系統圖片如下。

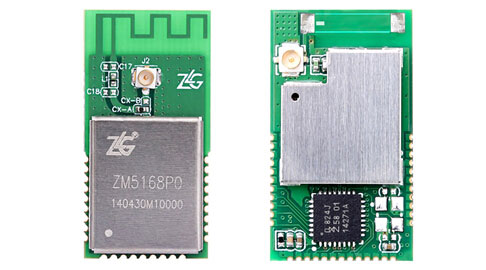

在水庫安全監測系統中，應用的通信技術主要是zigbee無線局域組網和GPRS/4G廣域通信。 水庫安全監測系統監測點數量多且分散，需要無線智能網絡的高效管理和電池供電，需要監測節點的低功耗。Zigbee技術應用于監測節點的優勢如下：
- 網絡容量終端節點數達到65535個，可支持水庫安全監測的眾多節點組網。
- 終端節點功耗低至100nA，采用電池供電即可長時間工作，無需有線供電和頻繁維護。
- 網絡容量終端節點數達到65535個，可支持水庫安全監測的眾多節點組網。
- 終端節點功耗低至100nA，采用電池供電即可長時間工作，無需有線供電和頻繁維護。
- 支持中繼功能，在監測節點分布范圍很廣的情況下，可以采用無線中繼功能增加通信距離，減少網關的數量。
- 支持多路遠程IO和遠程AD，自帶的MCU可二次開發，作為采集節點的控制器。
- 網絡具備自調整、自修復特性，給數據傳輸網絡帶

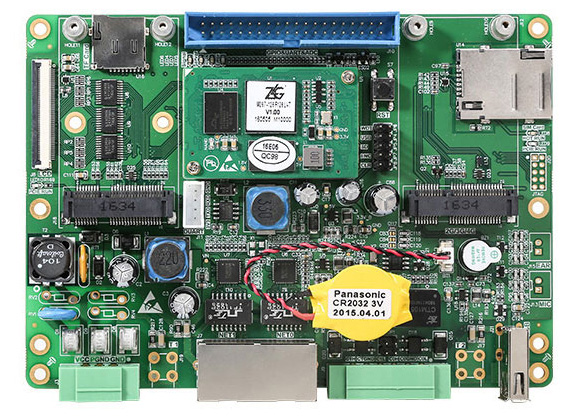

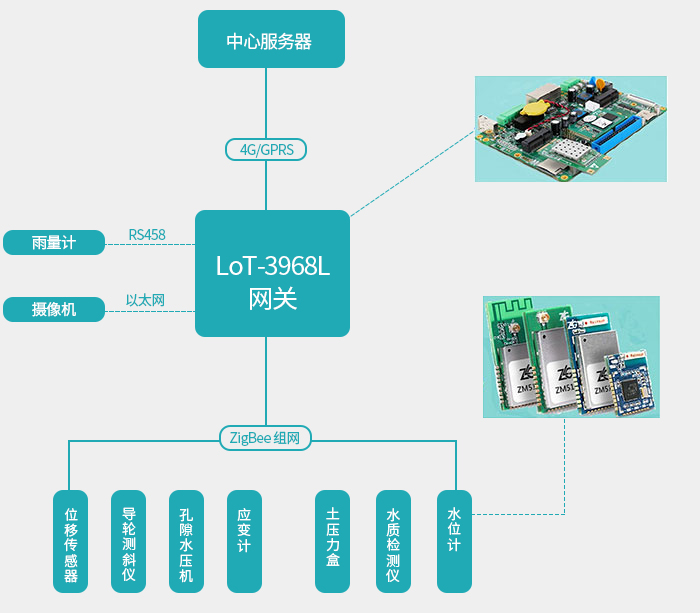

水庫監測系統通過zigbee轉GPRS/4G網關將數據上傳至服務器，致遠電子推出IoT-3968L作為局域網轉廣域網網關。 IoT-3968L是一款供物聯網行業用戶進行二次開發的網關控制器,具有如下特點。
- 采用Arm9?內核，預裝Linux操作系統，支持二次開發，可在網關里面進行采集數據處理和協議開發。
- 配備雙路以太網接口，支持10/100M自適應以太網和雙網口交換機功能。可以外接網絡攝像機和進行以太網通信。
- 配備485和CAN接口，可外接雨量計等有線通信采集設備。
- 配備兩路MiniPCIE接口，一路外接LoRa、ZigBee、Wi-Fi等無線局域網模組，另一路外接3G/4G/GP
將zigbee技術和GPRS/4G技術結合起來用于水庫監測系統已經是比較成熟的方案，在具體產品的選擇方面，可根據實際應用場景進行整體評估。
