板級電源如何兼顧性能和體積的平衡？
工程應用的常見供電方案
在實際工程應用的供電方案中，多采用AC-DC集中供電加DC-DC給各分立電路板供電的方式，如圖 1所示。

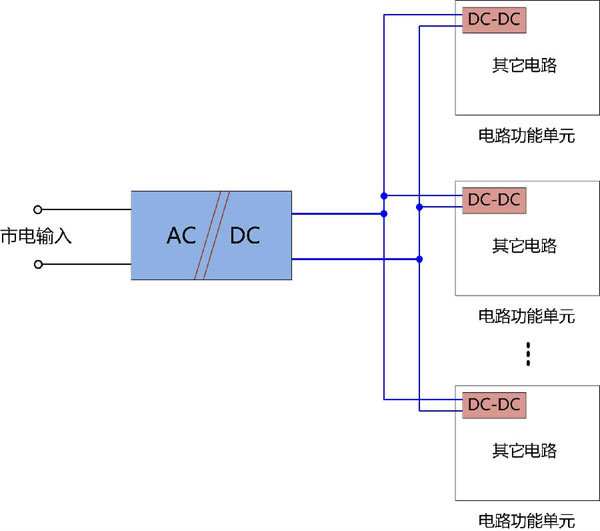

圖1 常見的工程應用供電方案
在圖1所示的供電方案中，AC-DC除負責提供交直流電源轉換功能外，也承擔著對電網進行安全隔離、抗電網干擾、波動等作用，為后級提供一個穩定可靠的直流電來源。對于電路功能單元的內部DC-DC，其作用主要是做二級穩壓，為電路板的其它電路供電。
因此，此類應用的DC-DC一般不需承擔隔離抗干擾的功能，但對其它的參數，如體積、轉換效率、動態響應、靜態功耗等有較高的要求。
小體積的板級供電解決方案
非隔離的板級供電方案有很多，如線性穩壓器LM78xx系列、開關穩壓器 LM2576等，一般而言都難于實現性能和體積之間的平衡，即：要么性能可以，但體積很大；要么體積控制好了，但電氣參數不達標。
致遠電子的ZY78xxS系列則完美把兩者整合在一起，實現了高性能，小體積。以ZY7805S-500為例，引腳完全兼容LM7805，可在不加任何外部電路的情況下讓輸出電流達到500mA，效率高達95%。其應用時跟LM7805需要的器件配置對比情況如圖 2所示。

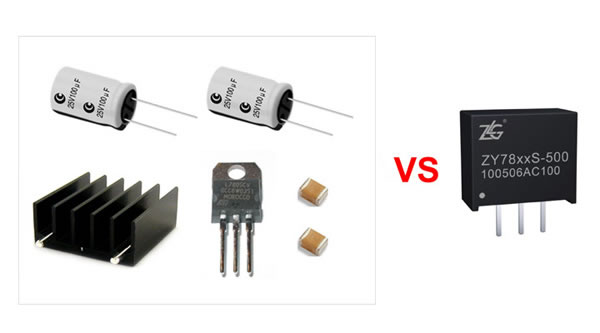

圖2 ZY7805S-500跟LM7805的外部器件需求對比
可知：采用ZY7805S-500的方案應用簡單、體積小、效率高。更多的ZY7805S-500的參數如下列圖示。

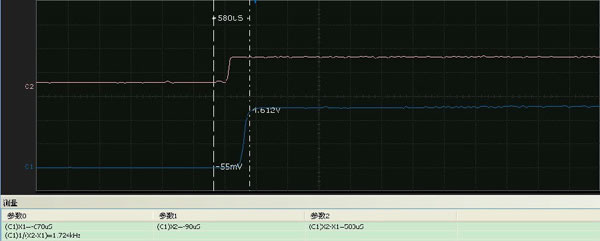

圖3 快速啟動：580uS啟動時間

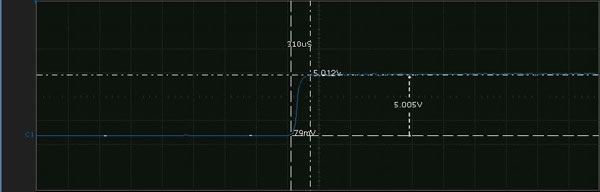

圖4 平滑的啟動波形

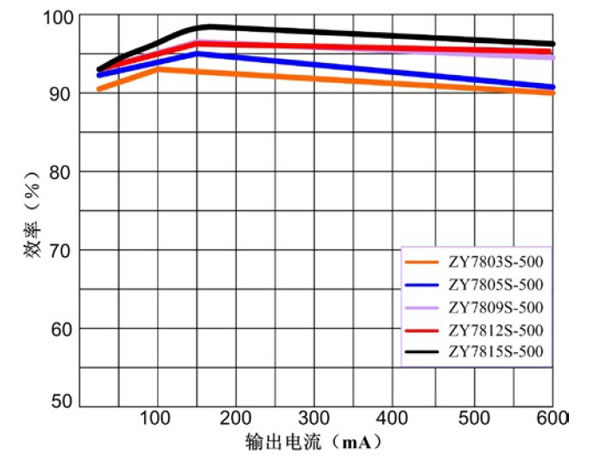

圖5 高轉換效率：高達96%
更大輸出電流的型號有：ZY78xxS-1000，ZY78xxS-1500系列，輸出電流分別達1A、1.5A，可滿足大部分板級的供電需求。

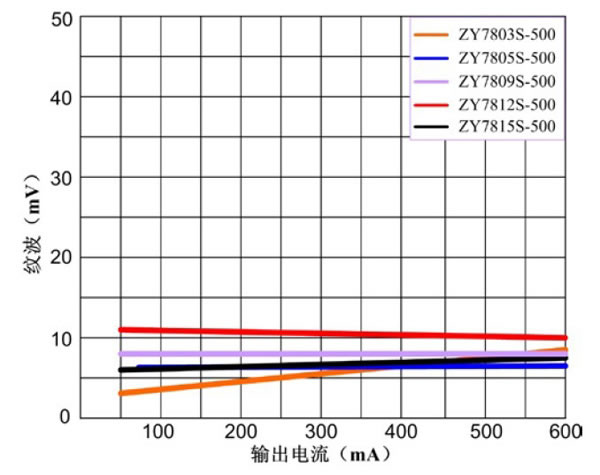

圖6 媲美線性穩壓器的紋波
